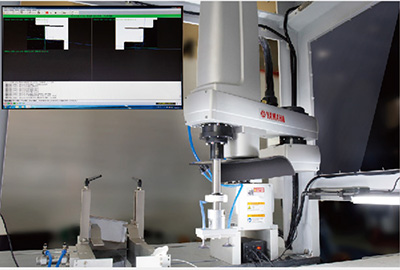

影像定位系統
三視覺影像定位和機械臂夾盒，實現高精度定位。

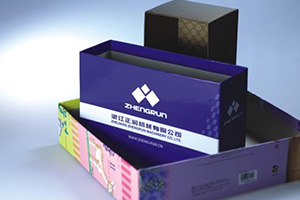

全自動紙盒成型機是制作高檔精品天地蓋紙盒的設備，設計合理、性能可靠、世界同等技術水平。采用PLC可編程序控制器、光電跟蹤/影像定位系統、液壓氣動系統、觸摸屏人機界面，實現自動送面紙、面紙上膠、紙板自動輸送、紙板成型貼四角、定位貼合、紙盒成型等動作一次性完成，有效代替人工生產，大大提高生產效率和紙盒成品質量?？蛇m用于制作手機盒、鞋盒、化妝品盒、襯衫盒、月餅盒、酒盒、香煙盒。茶葉盒等高檔紙盒包裝。
主要配套件:
運動控制系統:日本安川YASKAWA PLC系統
傳動系統:德國易格斯lGUs
電器元件:法國施耐德SCHNEIDER
光電元件:德國西克SICK
影像定位系統:日本雅馬哈YAMAHA
氣動元件:日本SMC
變頻器:法國施耐德SCHNEIDER
伺服電機:日本安川YASKAWA
觸摸屏:日本PRO-FACE
輸送帶:瑞士哈伯斯特HABASIT
軸承:日本進口NSK/IKO軸承
基本功能:
1)面紙全自動飛達輸送部分。
2)熱熔膠自動循環、攪拌、上膠系統（可以選配膠水膠粘度系統)。
3)熱熔膠紙帶自動輸送、分切裝置，一次性完成紙板內盒四角貼角作業。
4)輸送帶下方設有真空吸風機控制過膠面紙不會發生相對偏移。
5)過膠面紙與紙板內盒采用液壓氣動糾偏裝置，能夠準確地定位貼合，貼合誤差±0.3mm。帶雅馬哈YAMAHA機械手影像定位，精度±0.1mm
6)紙盒成型部根據輸送帶上方的紙盒輸送情況，自動收取紙盒到成型部。
7)紙盒成型部連貫作業進盒、包邊、折耳及紙邊折入成型—次性完成。
8)整機采用PLC控制，光電跟蹤系統、觸摸屏人機界面，實現紙盒─次性成型的自動化生產過程。
9)自動故障診斷報警功能。
10)新型成型機，可存儲參數設置，自動完成調機
數字化快速調節尺寸

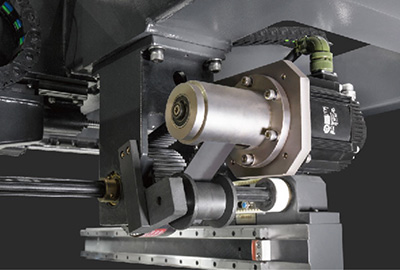

全新設計的伺服與氣動控制結構完成紙盒成型，數字化快速調節尺寸。

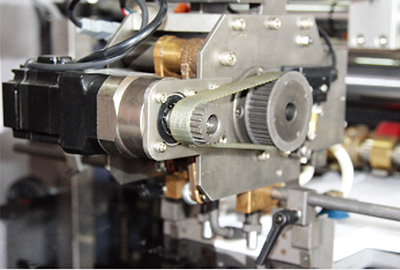

全新同服控制的后吸式面紙飛達
全新設計的伺服控制面紙飛達，采用后吸前推送紙，有效防止雙張，運行穩定。

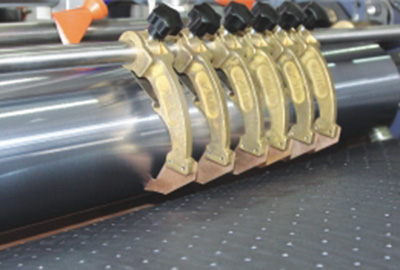

線接觸式銅刮刀
銅刮刀與膠輥采用線接觸式設計，使銅刮刀能更經久耐用。

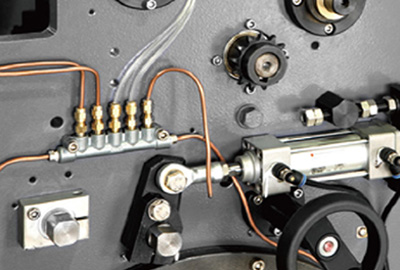

集中供油系統
集中供油系統能全面保證各個零件的潤滑，有效保證機器的穩定運行。
自動膠水粘度控制裝置(選配)
自動膠水粘度控制裝置能有效控制膠水的粘度，保證膠水的粘性與成品的質量。
